? 采用32位CPU,特殊的閉環控制算法,有效實現比例閥的快速響應和精準控制,控制精度≤±0.5%。
? 高精度內置壓力傳感器,有效提高控制精度。
? 三色LCD實時四位數字壓力顯示功能,獨立窗口設定,同時顯示實時壓力及設定壓力,方便現場實際確認及調節,四種壓力單位可自由切換。
? 帶自診斷功能,故障報警。
? 獨立的內部壓力輸出信號。
? 4針M12A標準(公)現場總線接口。
? 電氣連接簡單易操作,內置濾芯可方便拆卸清潔或更換。
? 閥體采用精密壓鑄技術,大流量,防護等級IP65。

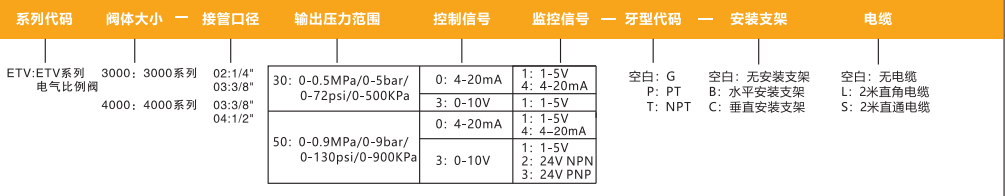

訂貨舉例:ETV系列電氣比例閥,3000系列閥體,接管口徑為1/4”,輸出壓力0-0.9MPa,控制信號0-10V,1-5V監控信號,G牙,水平安裝支架,G牙,2米直通電纜。其ERP編碼為:ETV3000-025031-BS。

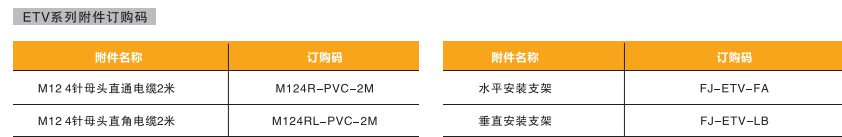

備注:標準電纜線長為2米,如需其他長度非標訂購,最長為10米。
型號 | ETV3000-02 | ETV3000-03 | ETV4000-03 | ETV4000-04 |
接口口徑 | G1/4 | G3/8 | G3/8 | G1/2 |
流量特性(Cv ) | 1.5 | 2.0 | 2.5 | 3 |
輸出壓力范圍 | 0-0.9MPa | |||
控制信號 | 0-10V或4-20mA(匯式) | |||
監控信號 | 4-20mA(匯式) / 1-5V / 1點開關輸出 | |||
電氣連接 | 4M12A標準(公) | |||
電源 | DC24V±10% | |||
耗電量 | 3W | |||
保護等級 | IP65 ( DIN40050 ) | |||
工作溫度 | 0-50℃ | |||
工作介質 | 經5μm濾芯過濾的干燥壓縮空氣 | |||
LCD顯示 | 設定壓力和實際壓力同時顯示 | |||
閥體材質 | 鋁合金 | |||
安裝位置 | 任意方向 | |||
最大進氣壓力 | 1.0MPa | |||
最小進氣壓力 | 必須大于最大輸出壓力0.1MPa | |||
精度 | 士0.5% | |||
線性度 | ≤1.0%F.S. | |||
重復性 | ≤±0.5%F.S. | |||
遲滯性 | ≤0.5%F.S. |
