一：單獨進氣疊加模塊
1.運用場合：
(1)在同一閥島上，使用不同壓力的場合，作為不同壓力的供氣口使用；
(2)適用單電控/雙電控/三位置電磁閥；
(3)適用于內部先導和外部先導場合。
2.回路圖：
兩位雙電控閥
單獨進氣疊加模塊
匯流板
?
二：單獨排氣疊加模塊
1.運用場合：
(1)在同一閥島上，閥的排氣影響到其它閥時，可在此閥位增加
單獨排氣疊加模塊；
(2)適用單電控/雙電控/三位置電磁閥；
(3)適用于內部先導和外部先導場合。
2.回路圖：
兩位雙電控閥
單獨排氣疊加模塊
匯流板
?
三：進氣截止疊加模塊（帶殘壓釋放）
1.運用場合：
(1)單獨切斷各閥的供氣時使用，即氣壓熱插拔，不停機可更換電磁閥；
(2)適用單電控/雙電控/三位置中泄型、中壓型電磁閥；
(3)因殘壓無法釋放，配中封型電磁閥時，2、4通口配管請與三通閥等組合使用；
(4)因產品不能切斷外部先導氣源，所以只能用于內部先導場合。
2.手動桿操作說明：
(1)在PUSH位置使用一字螺絲刀將手動桿按壓到底，而后順時針旋轉90°
至LOCK位置；
(2)手動桿解鎖，逆時針旋轉90°至PUSH位置。
3.回路圖：
兩位雙電控閥
進氣截止疊加模塊
(帶殘壓釋放)
匯流板
?
?

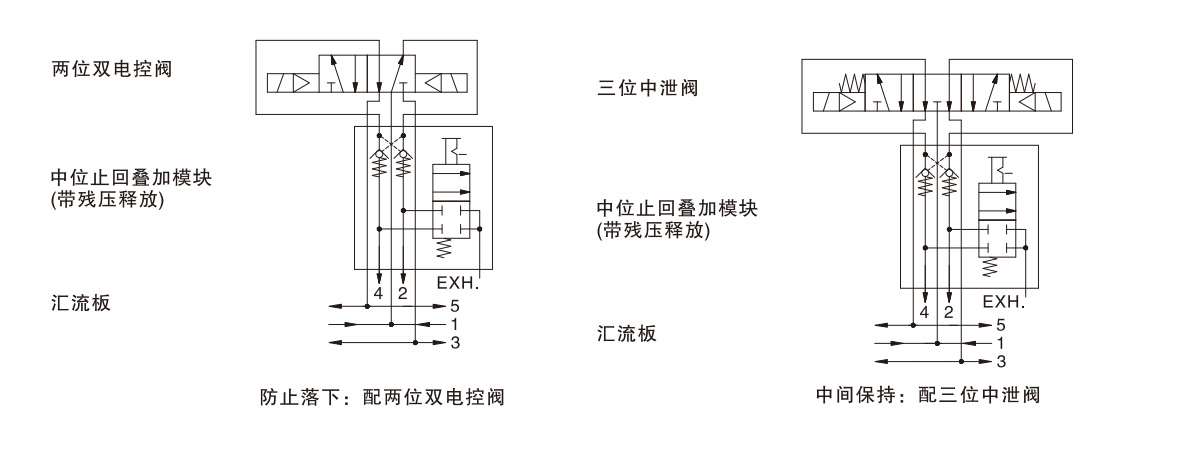

四：中位止回疊加模塊（帶殘壓釋放）
1.運用場合：
(1)需要氣缸長時間保持中間位置時，配三位中泄閥使用，不可與三位
中封型、中壓型及2個兩位三通電磁閥組合使用；
(2)配兩位置單、雙電控閥使用，可防止氣缸行程末端的落下；
(3)適用于內部先導和外部先導場合。
?
2.規格
| 最高使用壓力 | 0.8MPa |
| 最低使用壓力 | 0.2MPa |
| 最高動作頻率 | 3次/秒 |
?
