ESVT系列總線閥島(IP65)

? 防護等級提高IP65

? 支持總線協議PROFINET、PROFIBUS、EtherCAT、EtherNet/IP和CC-Link。輸出點32時最多32個線圈/16個雙電控閥位，輸出48點時最多48個線圈/24個雙電控閥位。

? 總線閥島標配二個M12總線接口，無需外接分支接頭，閥島之間可直接實現串聯通信連接。

? 診斷功能：系統診斷、通信錯誤、壽命計數、短路保護、開路檢測、反接保護、欠壓和過壓診斷。

? 模塊參數界面可設置任意一點如總線連接中斷時閥安全輸出：保持上次狀態或強制關閉或強制開啟。

? 帶屏蔽電纜抗干擾能力強，通信穩定可靠。

?

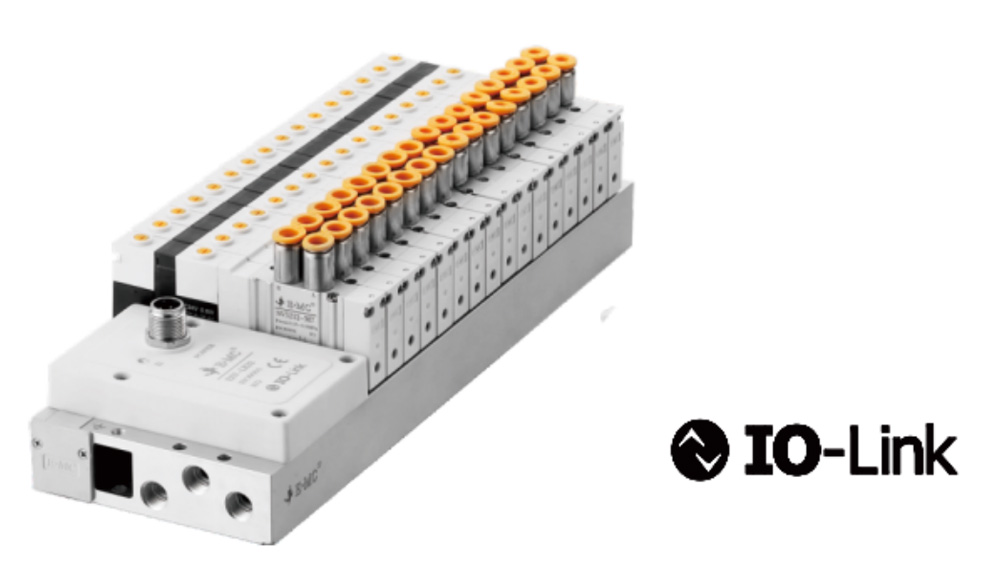

? 防護等級提高IP65

? 支持|O-Link通信協議，通過1根5芯非屏蔽電纜連接IO-Link主站并與PLC進行數據交換。

? 支持熱插拔，數據參數存儲在IO-Lik主站，更換閥島無需重新配置參數，新替換的閥島自動進行識別且立即投入工作，可減少設備停機時間，降低維護成本，提高生產效率。

? 診斷功能：系統診斷、通信錯誤、短路保護。

? IO-Lik協議獨立于現場總線，具備強大的工業網絡兼容性，支持主流的現場總線和工業以太網。

? 通信完全數字化傳輸，減少模數轉換精度損失，具備很強的抗干擾能力，傳輸距離最大20米。

配置您的產品

 返回

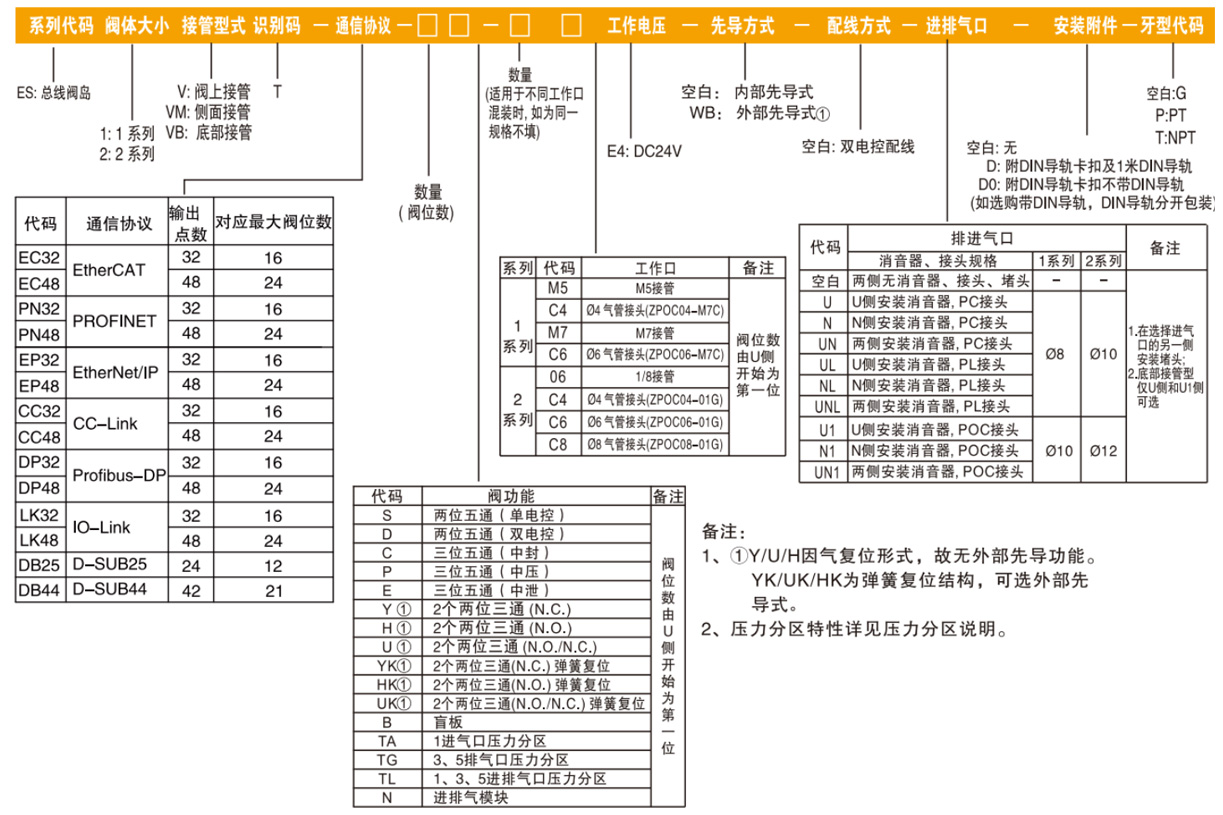

訂貨舉例

?

訂貨舉例：

1、同規格閥時：ES系列總線閥島，1系列，閥上接管，識別碼T,PROFINET總線協議，輸出32點，6個兩位五通雙電控電磁閥SVT5212,工作口接管口徑均為M5,工作電壓DC24V,內部先導式，配線方式為雙電控配線，進排氣口為兩側無消音器、接頭、堵頭，G牙。

其ERP編碼為：ES1VT-PN32-6D-M5E4。

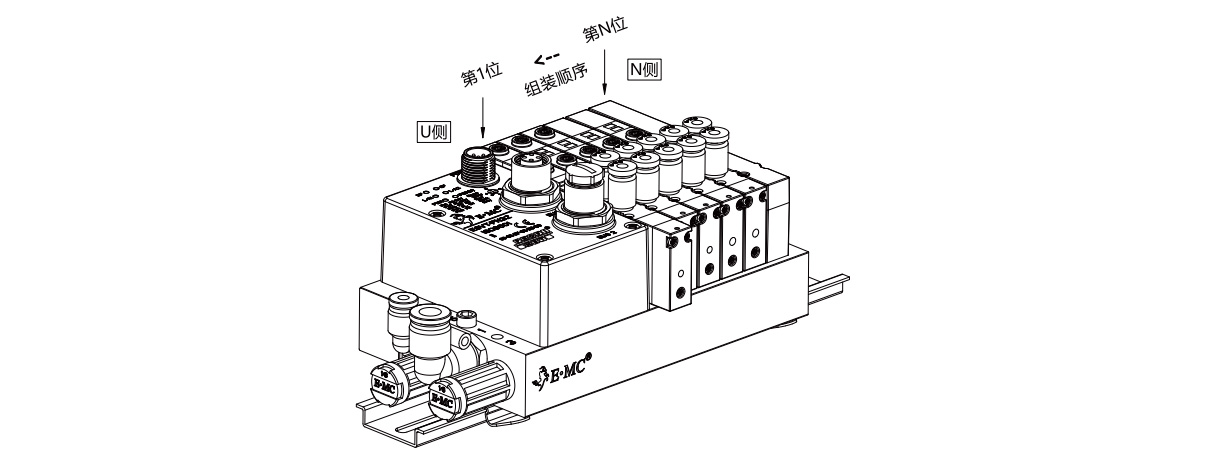

2、不同規格閥混裝時：ES系列總線閥島，1系列，閥上接管，識別碼T,PROFINET總線協議，輸出32點，如右圖所示閥島由第1位為三位五通中封電磁閥SVT5312C,第2位為兩位五通雙電控電磁閥SVT5212,第3位為2個兩位三通（NO)彈簧復位電磁閥SVT5412HK第4、5位為兩位五通單電控電磁閥SVT5211,第6位為盲板。第1、2位工作口為?6氣管接頭ZPOC06-M7C,第3至5位工作口均為?4氣管接頭ZPOC04-M7C,工作電壓DC24V,外部先導式，配線方式為雙電控配線，U側安裝消音器、PL接頭?8，安裝DIN導軌卡扣及1米DIN導軌，G牙。

其ERP編碼為：ES1VT-PN32-CDHK2SB-2C63C4E4-WB-UL-D。

3、有壓力分區混裝時：ES系列總線閥島，1系列，閥上接管，識別碼T,PROFINET總線協議，輸出32點，如上圖所示閥島由第1位為三位五通中封電磁閥SVT5312C,第1位與第2位之間配置1進氣口壓力分區，第2位為兩位五通雙電控電磁閥SVT5212,第3位裝配一個進排氣模塊，第4位為2個兩位通（N.0.)電磁閥SVT5412H,第4位與第5位之間配置1、3、5進排氣分區，第5位為兩位五通單電控電磁閥SVT5211,第6位為盲板。工作口接管口徑M7,工作電壓DC24V,內部先導式，配線方式為雙電控配線，進排氣口為兩側無消音器、接頭、堵頭，G牙。

其ERP編碼為：ES1VT-PN32-CTADNHTLSB-M7E4。

?

規格

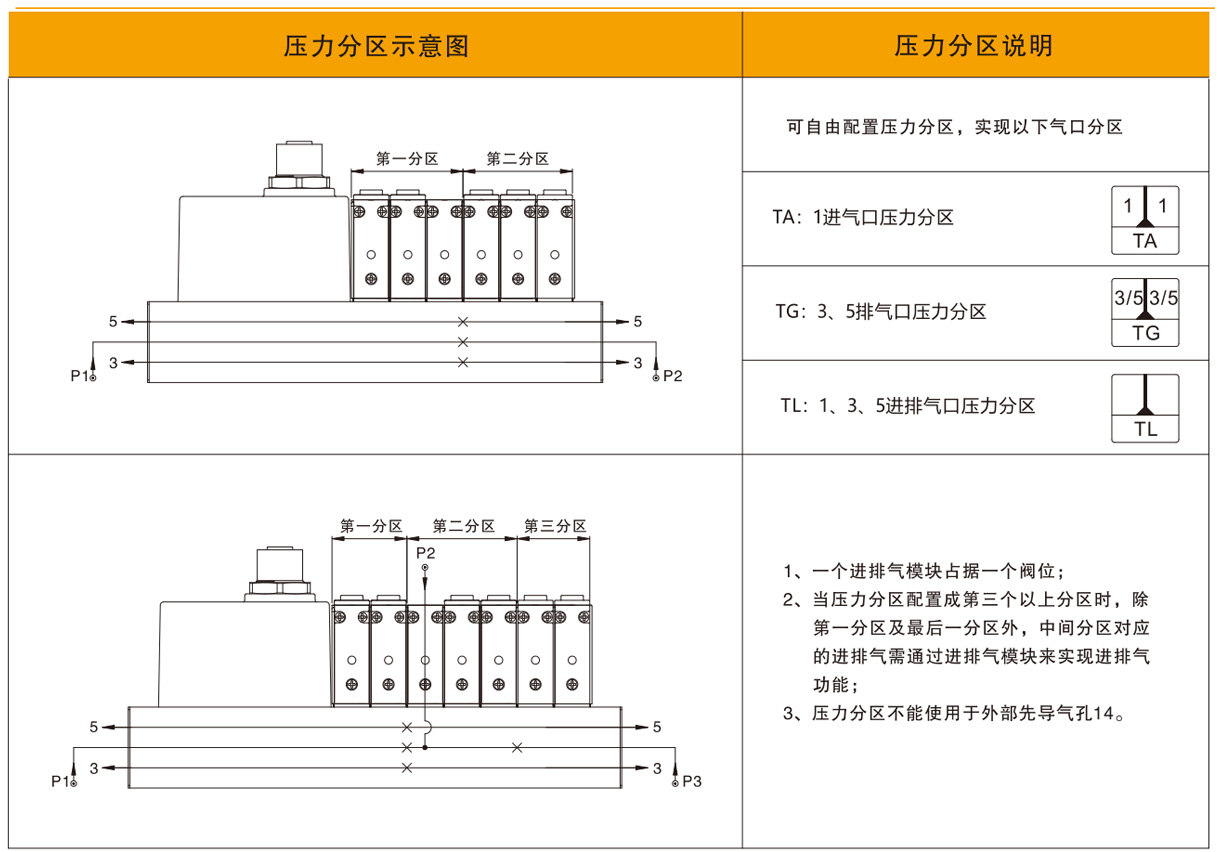

壓力分區說明

1、通過壓力分區塊在匯流板進/排氣口內部閥位之間不同的位置，創建壓力分區；

2、壓力分區適用于1進氣口、3/5排氣口；

3、每個壓力分區至少使用一個氣源（或者進排氣模塊）。

?

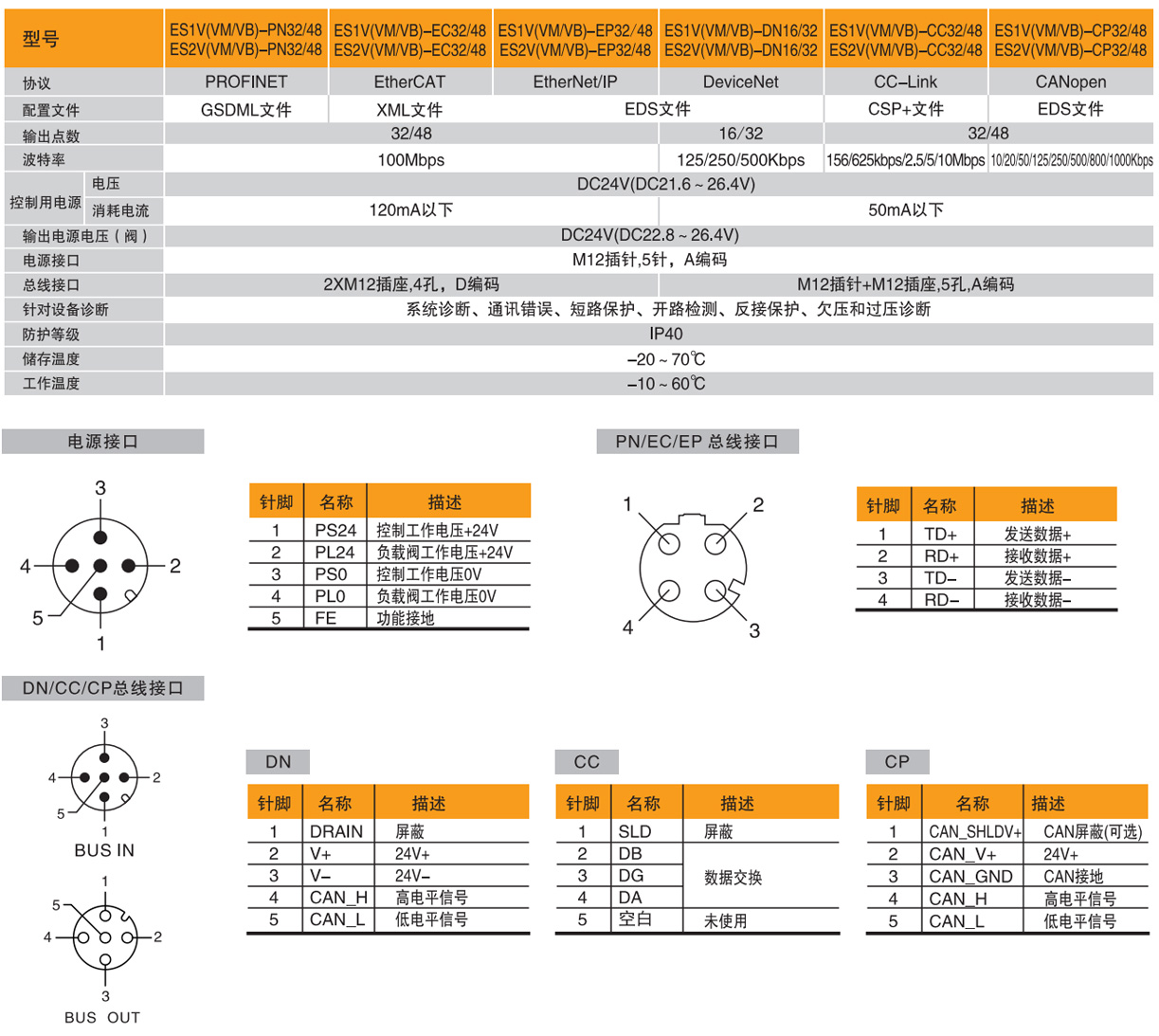

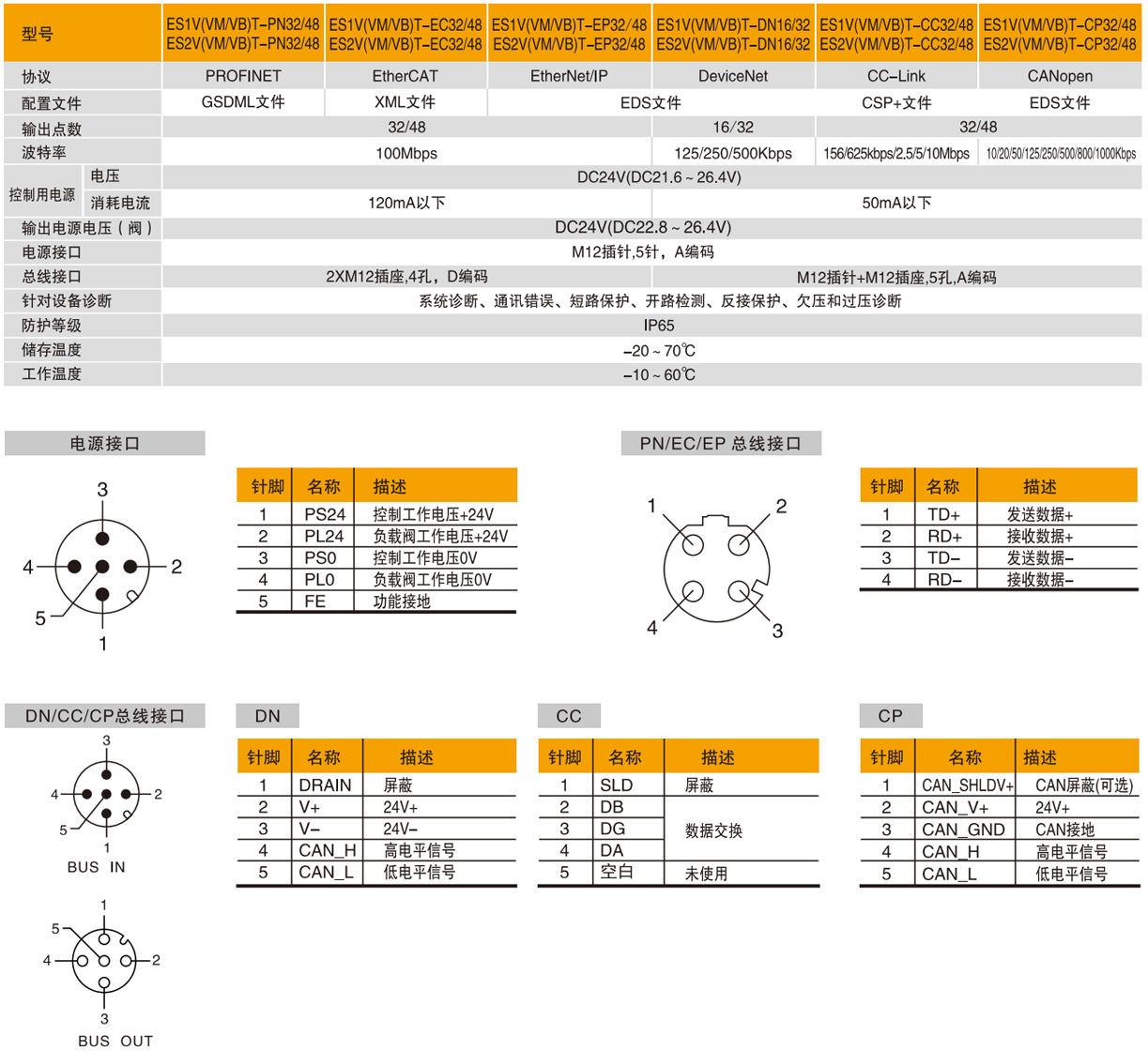

規格

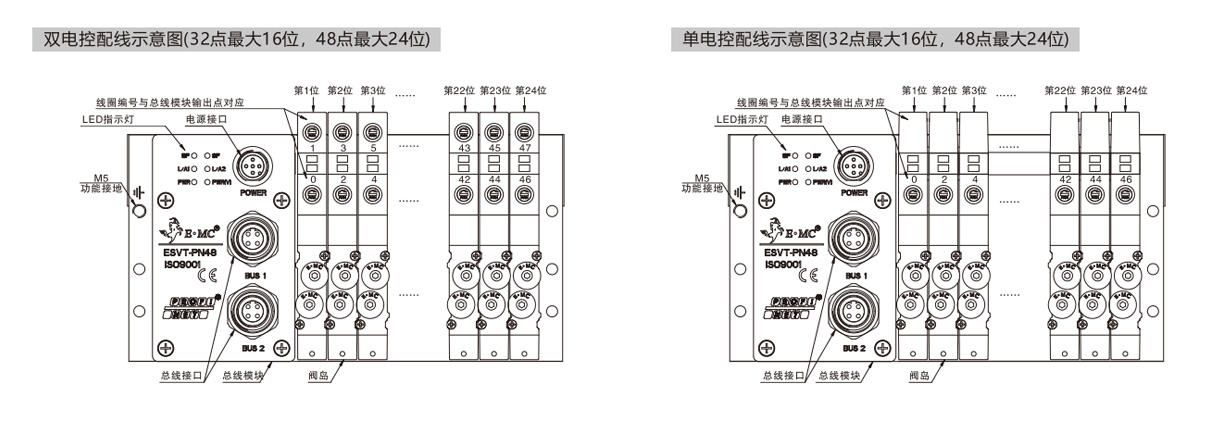

配線示意圖ESVT-PN/EC/EP/DN/CC/CP系列

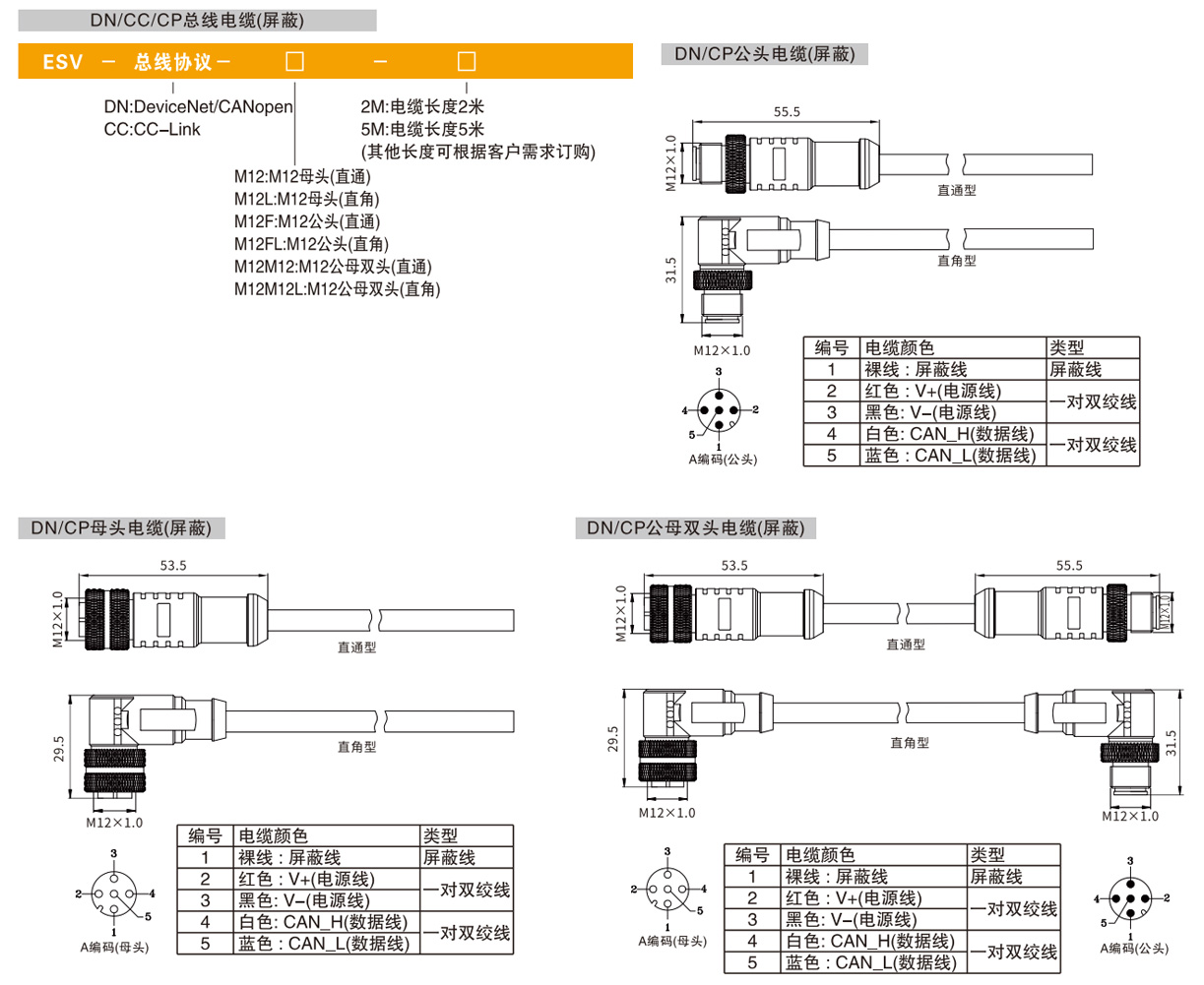

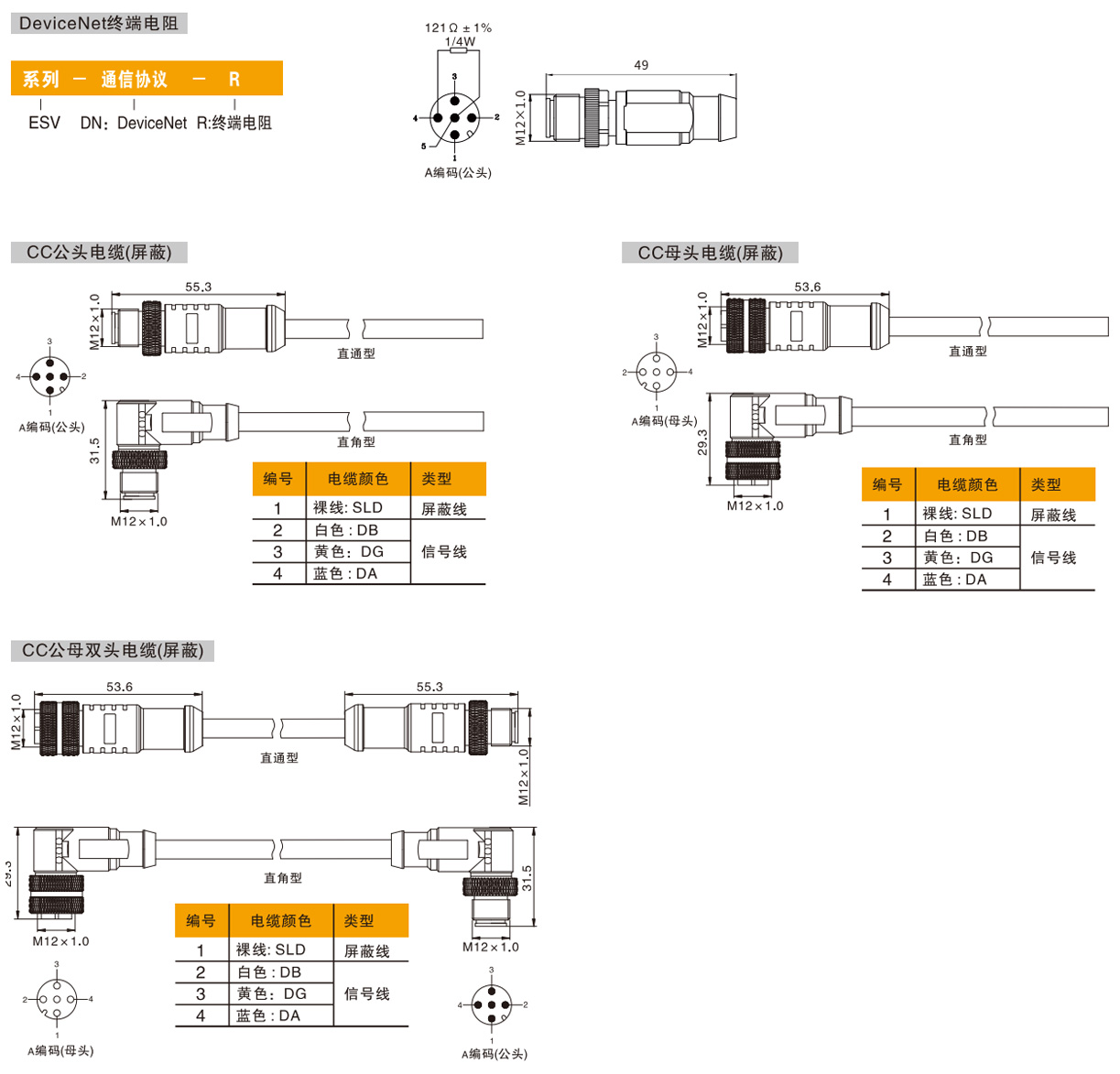

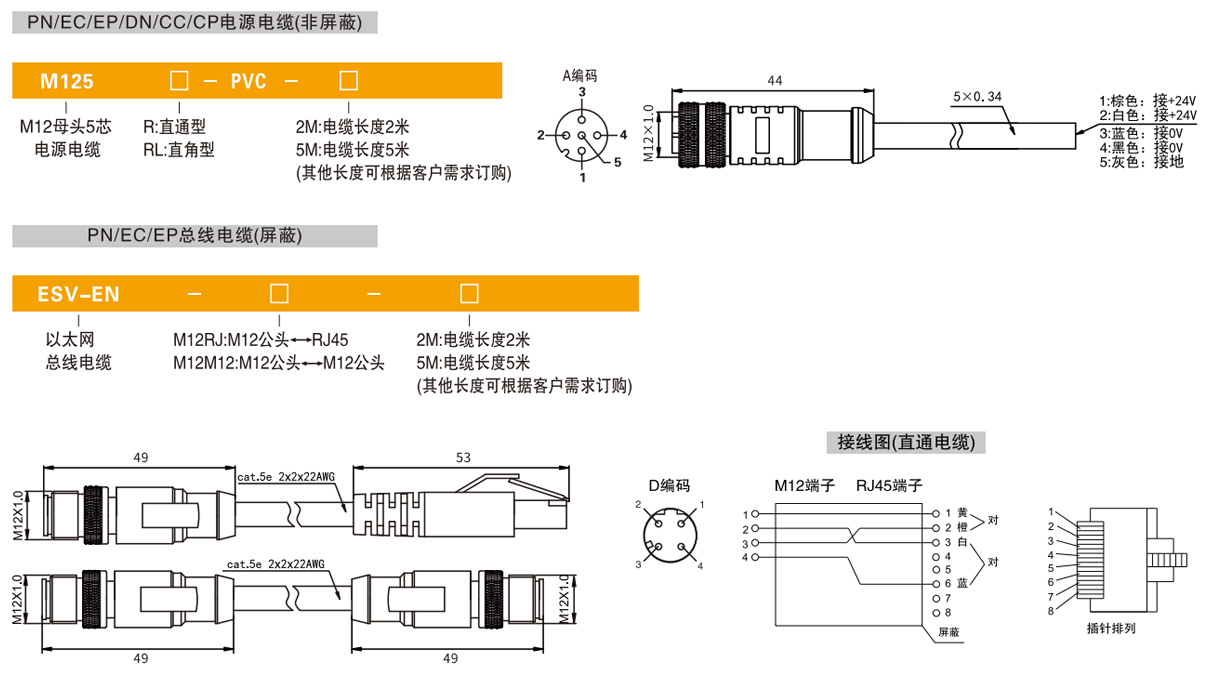

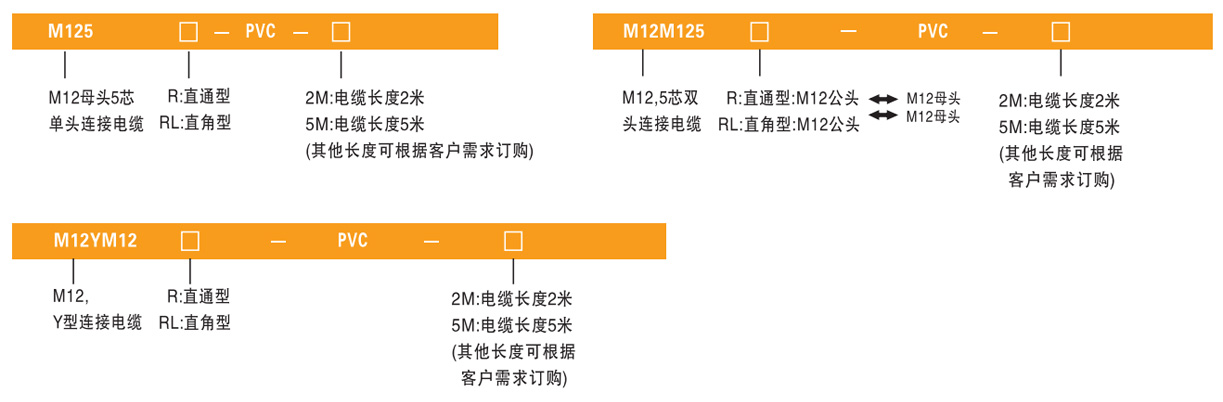

電纜訂購碼

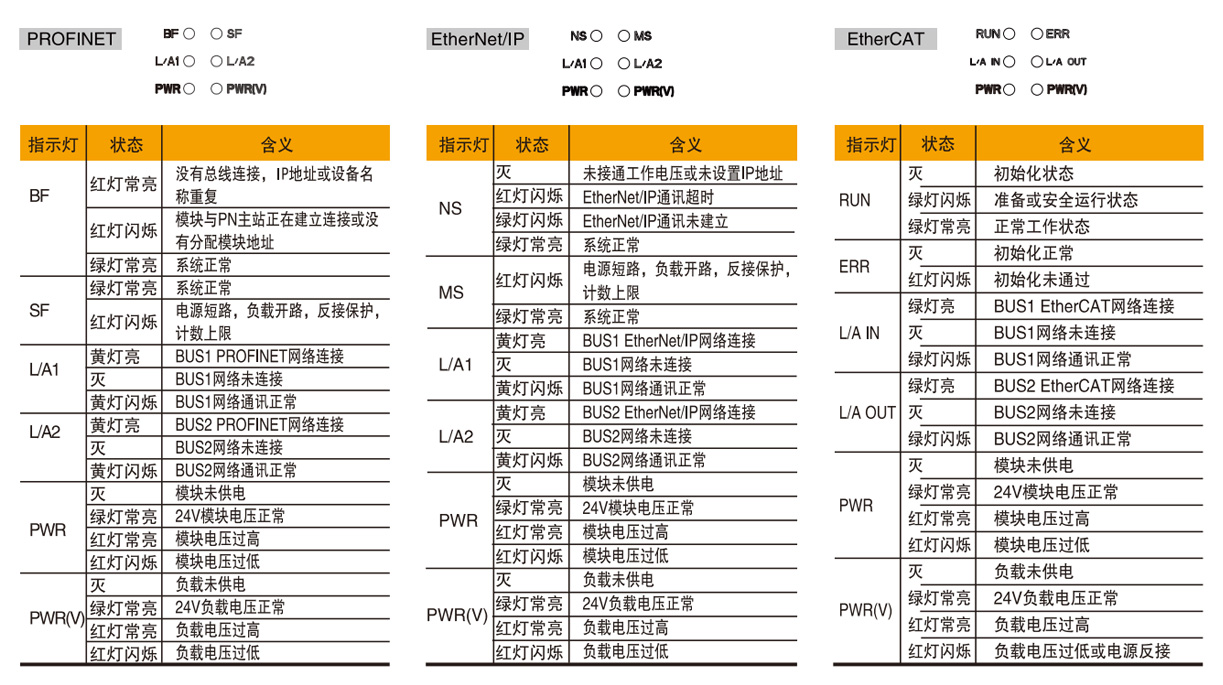

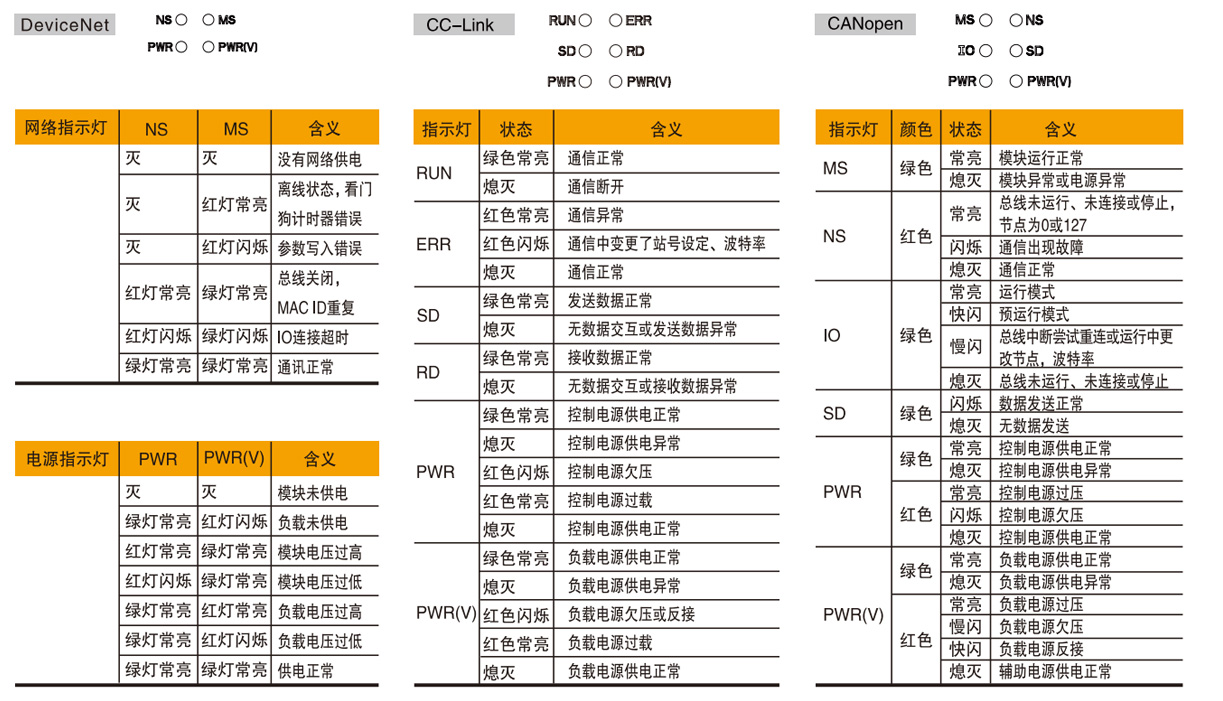

狀態LED指示燈

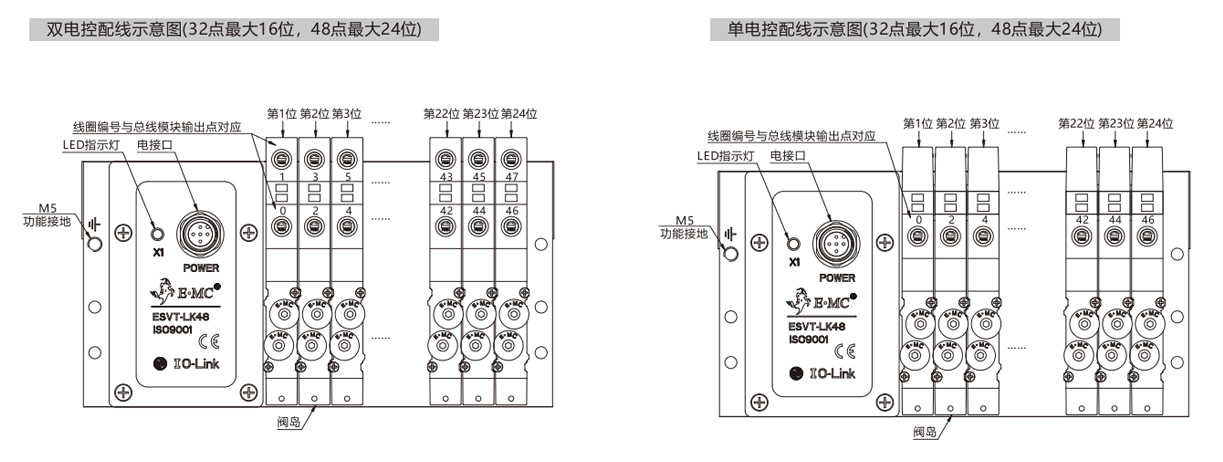

配線示意圖一ESVT-LK系列

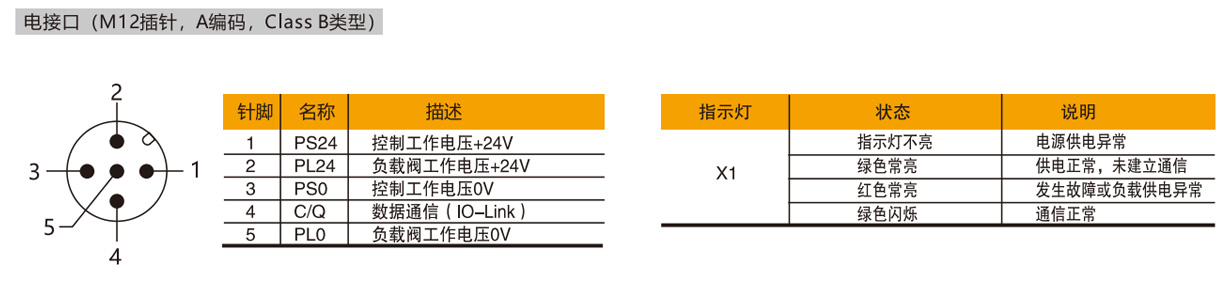

電氣接口/狀態LED指示燈

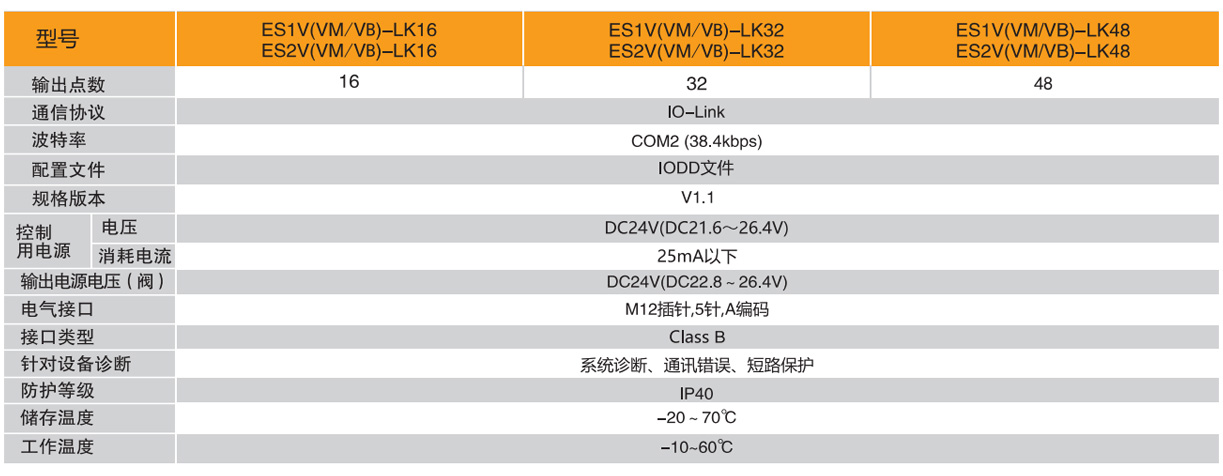

規格

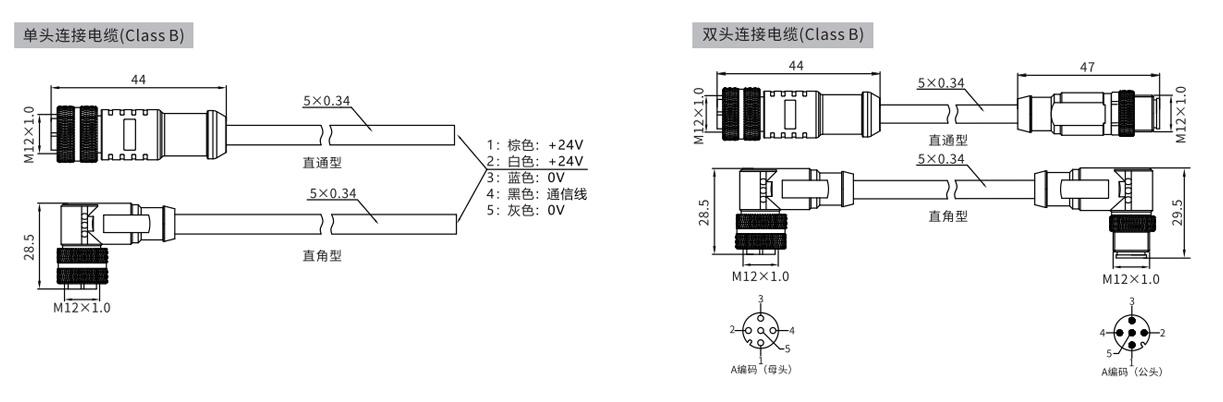

電纜訂購碼

使用注意事項

1.切勿擅自拆卸、修改（包括更換印刷電路板）或修理，可能導致受傷或失敗。

2.不要超出規格參數（極限值)操作產品，切勿用于易燃或有害液體，可能導致火災、故障或產品損壞，使用前請驗證說明書。

3.請勿在含有易燃易爆氣體的環境中操作，可能導致火災或爆炸，本產品不是為防爆而設計的。

4.如果在聯鎖電路中使用本產品：

(1)提供雙聯鎖系統，例如機械系統；

(2)定期檢查產品是否正常運行；否則可能會發生故障，導致事故。

5.維修時必須遵守以下指示：（1)關掉電源；（2)停止供氣，排出剩余壓力，確認無供氣后再進行維護；否則就會受傷。

6.維護完成后，進行適當?shù)墓δ軝z查，如果設備不能正常工作，請停止操作，發生意外故障時，不能保證安全。

7.本產品設計用于工業領域。除工業環境外，如：在商業和住宅混合區，必須采取措施防止無線電干擾。

8.匯流板與電源線務必功能接地，確?，F(xiàn)場總線系統的安全和抗噪聲性能。

9.IO-Link閥島通過B類端口提供負載電壓，使用A類端口時，應額外給閥島供電。

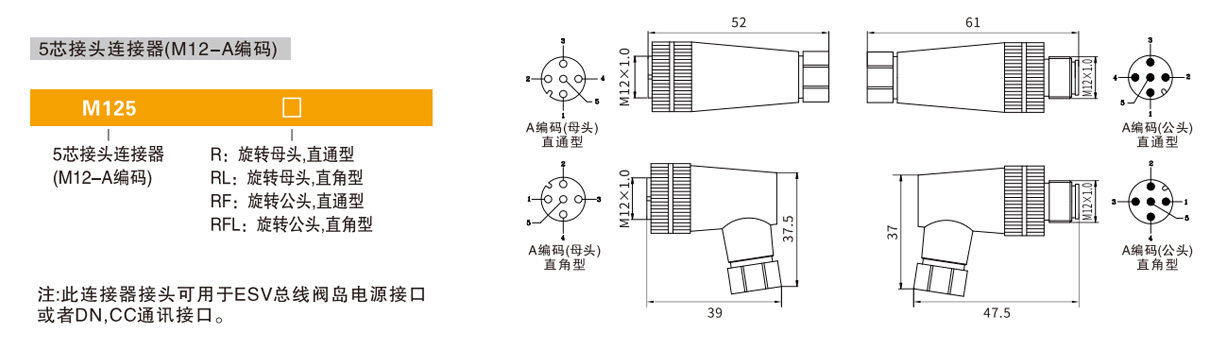

連接器電纜

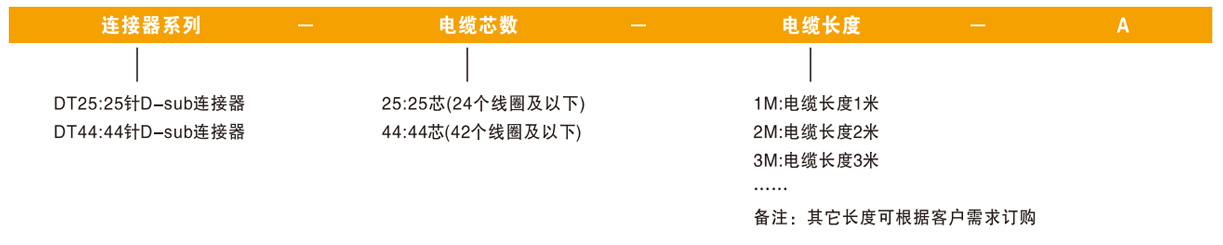

DT25/44連接器電纜訂購碼

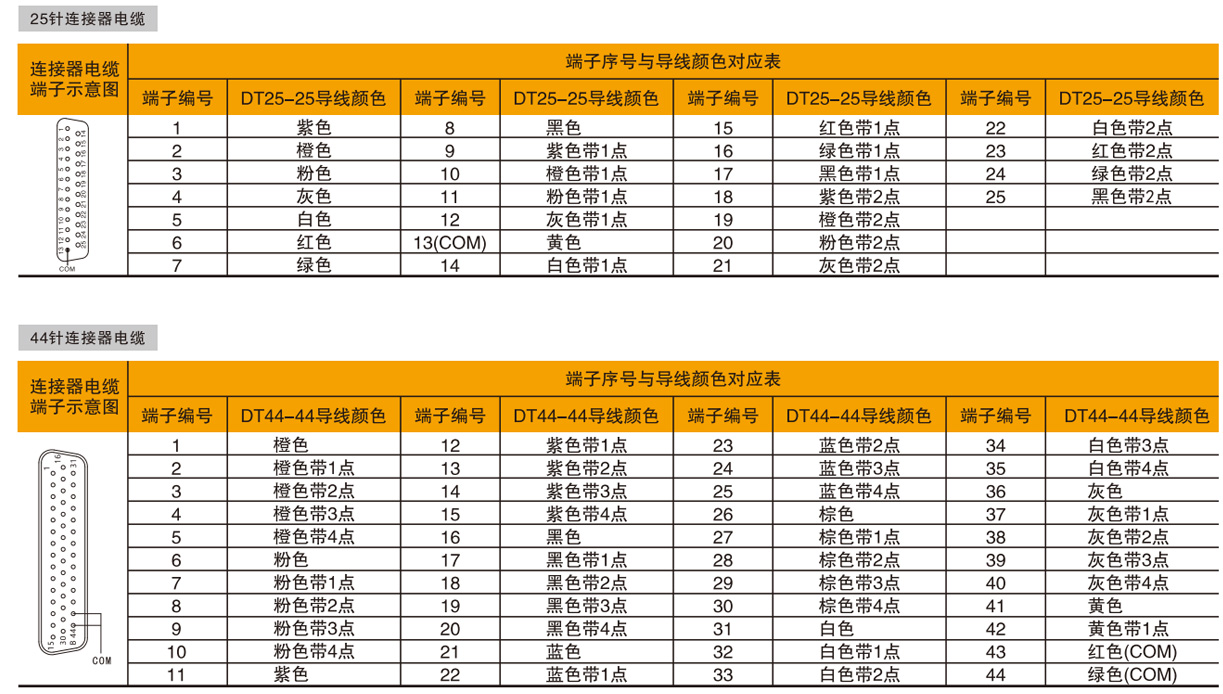

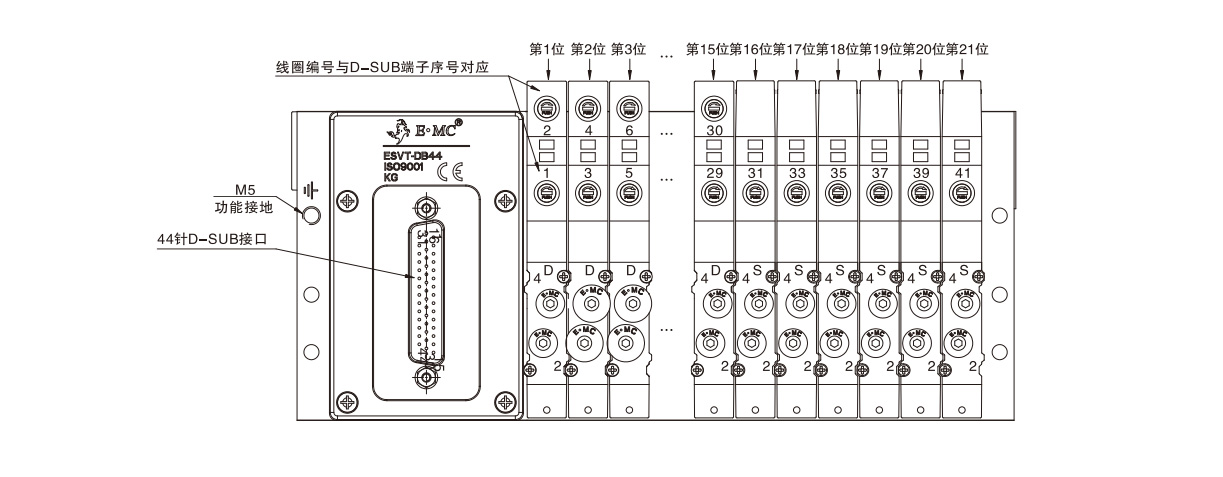

ESVT-DB44/DB25集成閥組內部配線圖

單雙電控配線示意圖(DB44最多可控制42個線圈，21個閥位，適用于13~21位單雙電控配線閥組，DB25最多可控制24個線圈，12個閥位，適用于2~12位單雙電控配線閥組)

?

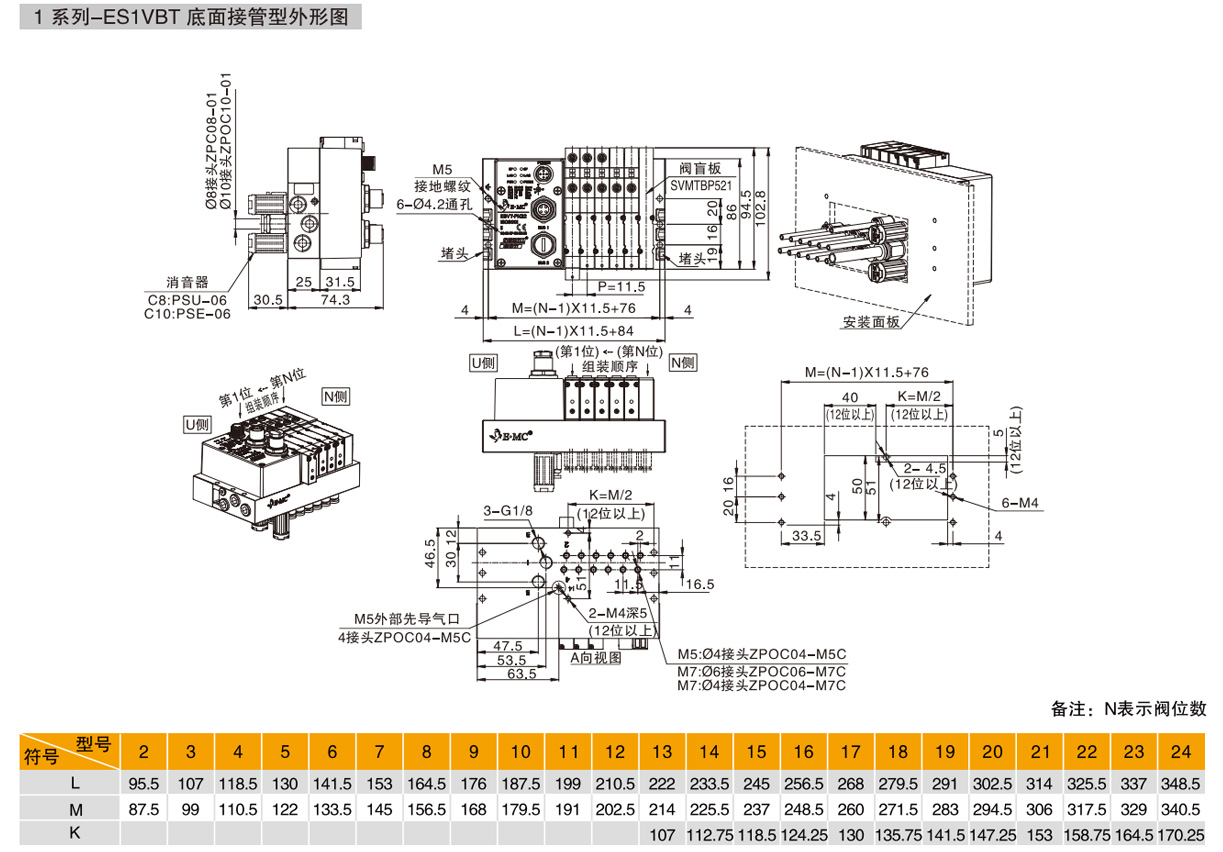

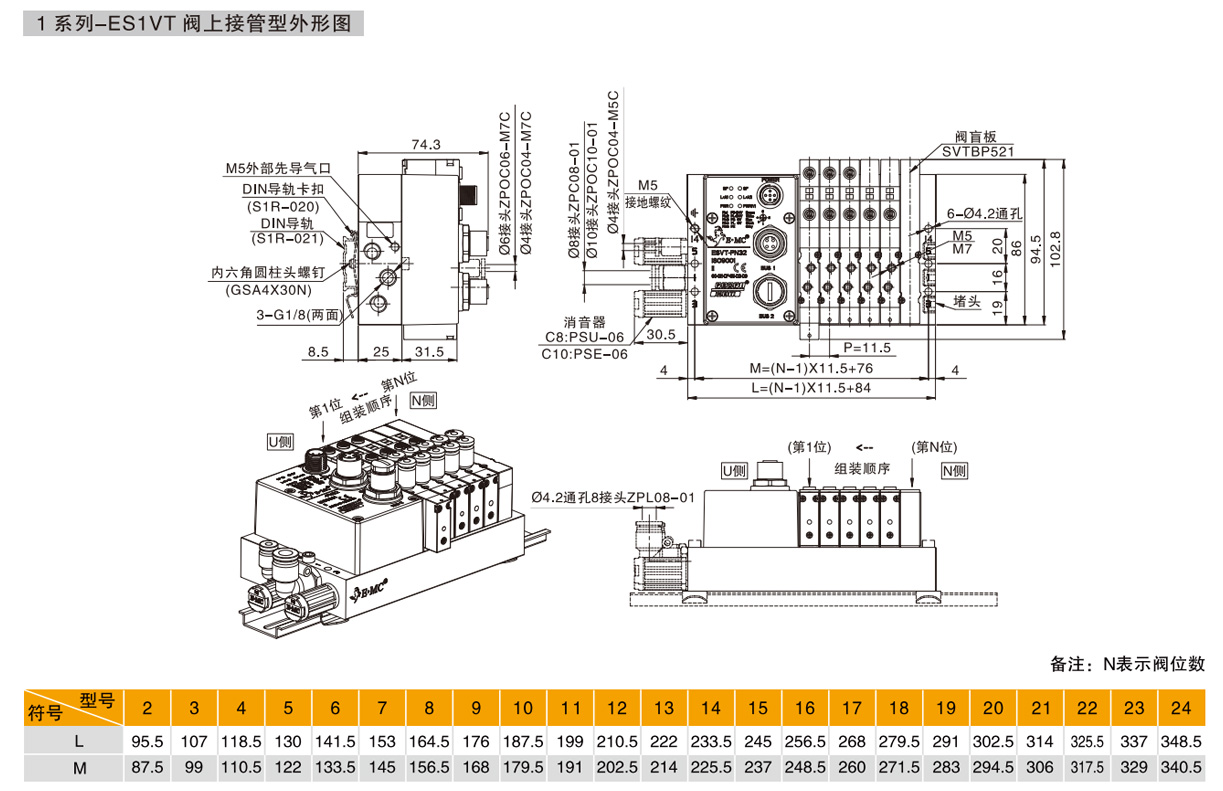

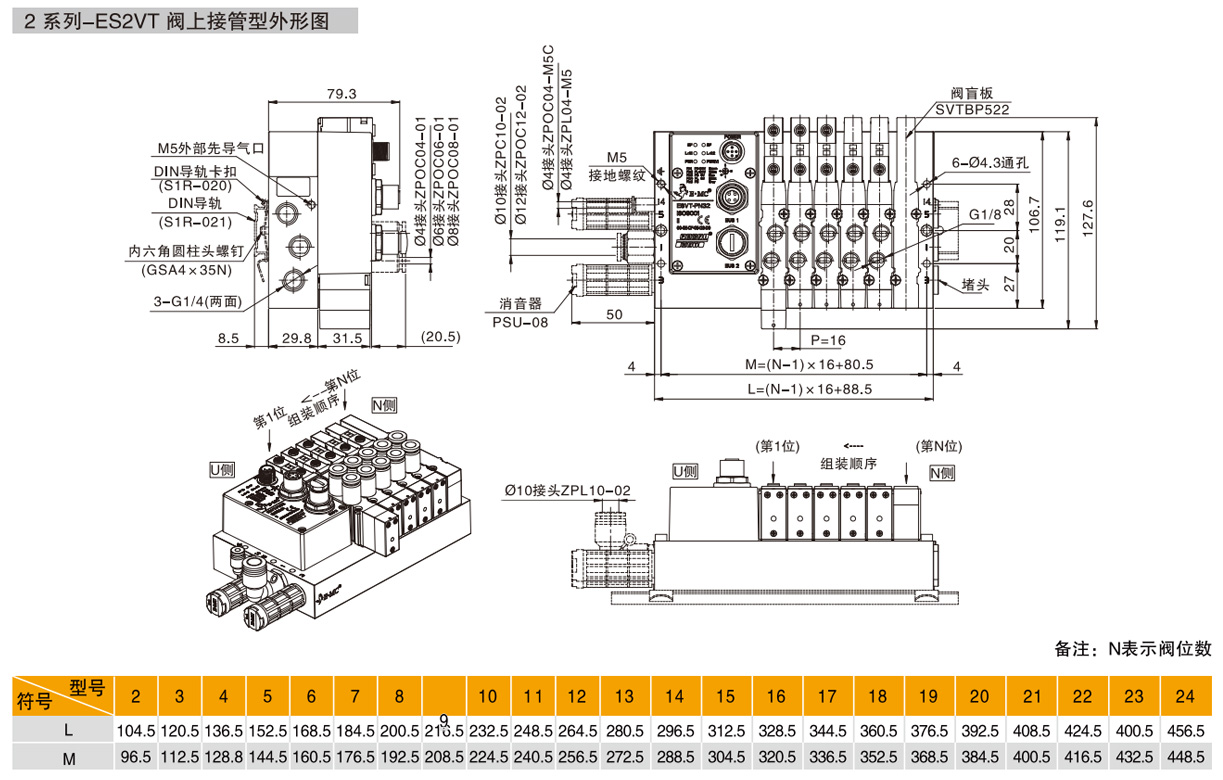

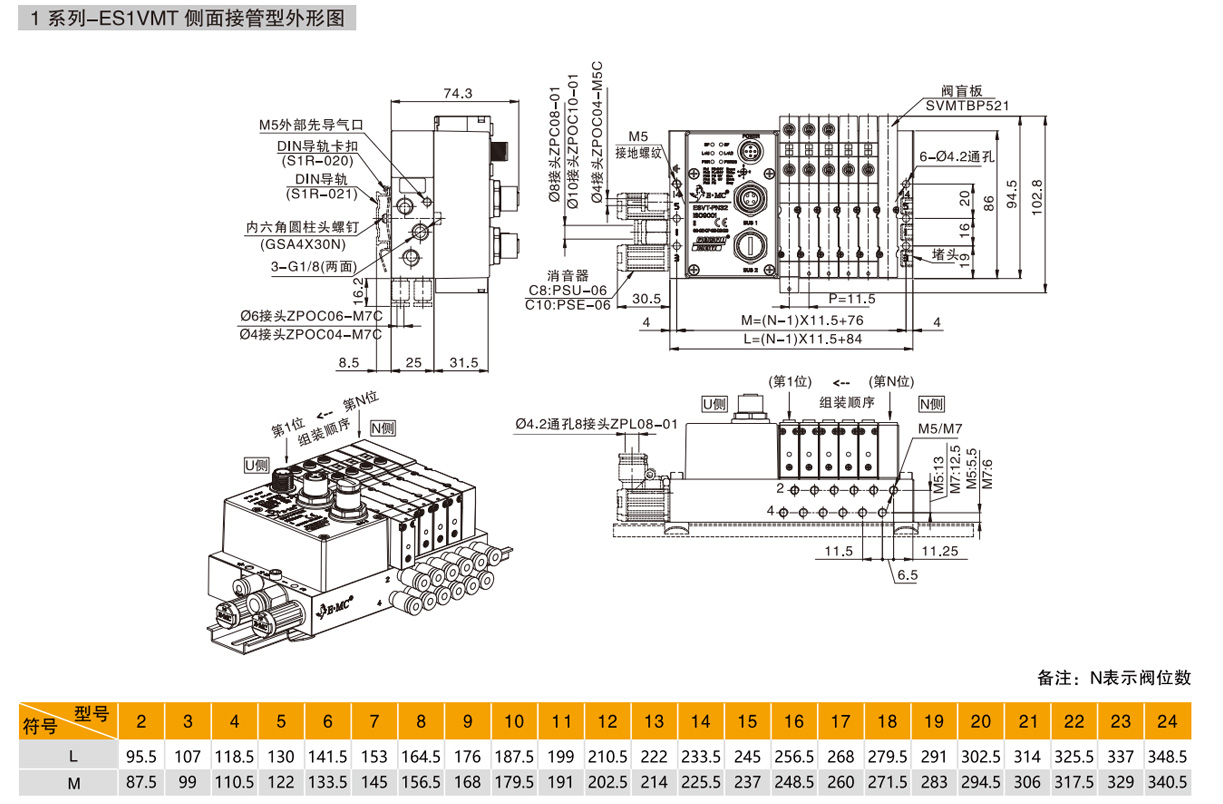

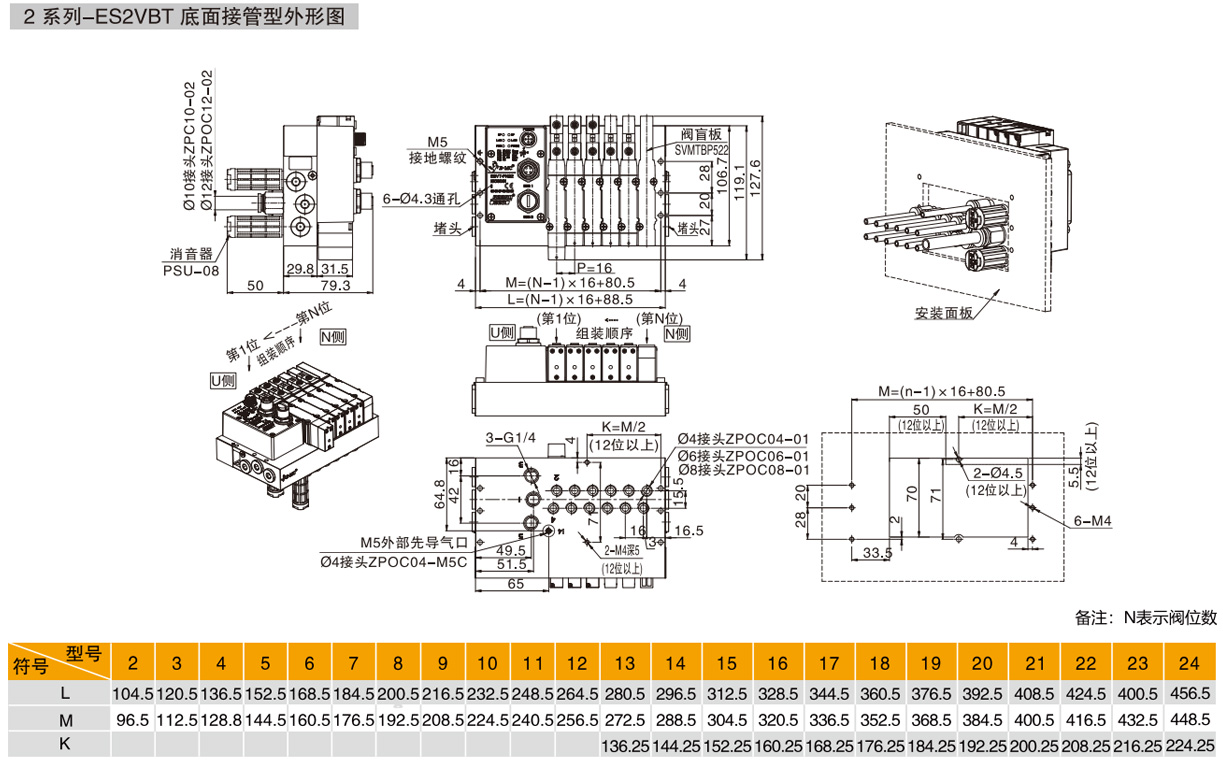

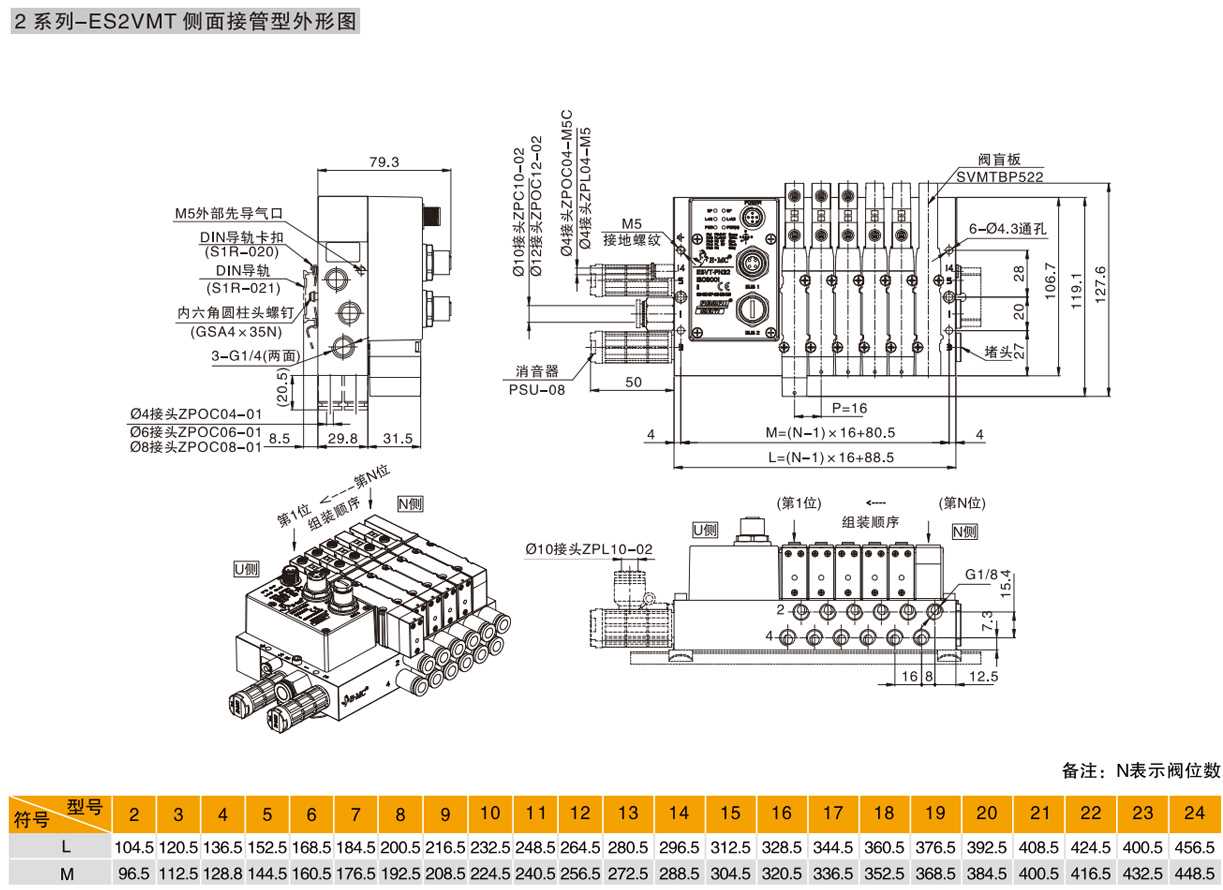

外形尺寸圖

?

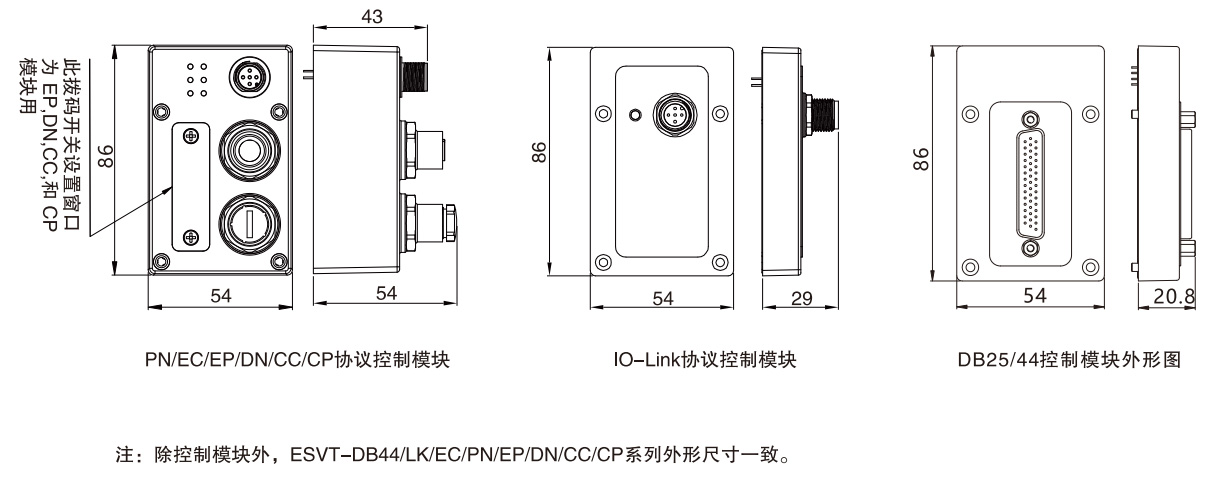

控制模塊外形圖
