SQM系列 帶導桿型氣缸
?
?

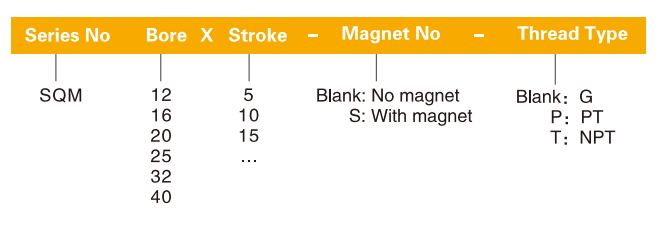

Order Example:
SQM series basic type cylinde,25mm bore,20mm stroke,with magnet,G thread.no mounting,
ERP code is:SQM 25X20-S
內徑 | 標準行程 | 最大行程 | |
復動 | 12、16 | 5 10 15 20 25 30 | 30 |
20、25 | 5 10 15 20 25 30 35 40 45 50 | 50 | |
32、40 | 5 10 15 20 25 30 35 40 45 50 75 100 | 100 |
注:中間非標行程制作,是采用加墊板于上一階標準行程氣缸內,其外形尺寸同上一階標準行程氣缸的外形。
如訂購SQM20X17-S氣缸,則是由SQM20X20-S氣缸內加3mm墊片改制而成,其外形尺寸和安裝尺寸與SQM20X20-S相同。
?
