EUP系列 面板型氣缸
內徑 | 6 | 10 | 16 |
動作型式 | 復動型 | ||
工作介質 | 經40μm濾芯過濾的空氣 | ||
工作壓力(MPa) | 0.1~0.7 | ||
保證耐壓力(MPa) | 1.05 | ||
工作溫度(℃) | -20~70(不結冰) | ||
活塞速度(mm/s) | 30~500 | ||
行程公差范圍 | +1.0 0 |
||
緩沖型式 | 防撞墊 | ||
接管口徑 | M3×0.5 | M5×0.8 |

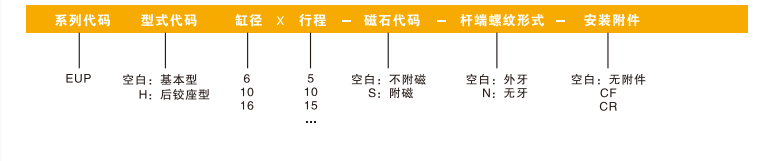

訂貨舉例:EUP系列基本型氣缸,缸徑10,行程50,附磁石,無安裝附件,其ERP編碼為:EUP10X50-S
?
內徑 | 標準行程 | 最大行程 | |
復動 | 6 | 5 10 15 20 25 | 25 |
10 | 5 10 15 20 25 30 35 40 | 40 | |
16 | 5 10 15 20 25 30 35 40 | 40 |
注:中間非標行程制作,是采用加墊板于上一階標準行程氣缸內,其外形尺寸
同上一階標準行程氣缸的外形。如訂購EUP10X17-S氣缸,則是由EUP10X20-S氣缸內加3mm墊片改制而成,其外形尺寸和安裝尺寸與EUP10X20-S相同。
?
?
