EUM系列 小型自由安裝氣缸
內徑 | 6 | 8 | 10 | 12 | 16 | 20 |
動作型式 | 復動型 | |||||
工作介質 | 經40μm濾芯過濾的空氣 | |||||
工作壓力(MPa) | 0.15~0.7 | |||||
保證耐壓力(MPa) | 1.05 | |||||
工作溫度(℃) | -20~70(不結冰) | |||||
活塞速度(mm/s) | 30~500 | |||||
緩沖方式 | 無 | 防撞墊 | ||||
行程公差范圍l | +1.0 0 |
|||||
接管口徑 | M3X0.5 | M5X0.8 |

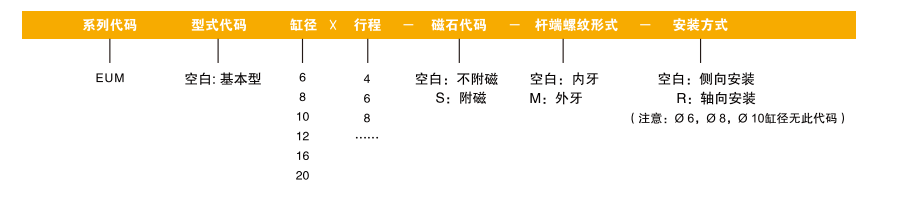

訂貨舉例:EUM系列基本型氣缸,缸徑為10,行程為20,附磁石,外牙,
其ERP編碼為:EUM10X20-S-M
?
內徑 | 標準行程 | 最大行程 |
6 | 4 6 8 10 15 20 25 30 | 30 |
8 | 4 6 8 10 15 20 25 30 | 30 |
10 | 4 6 8 10 15 20 25 30 | 30 |
12 | 5 10 15 20 25 30 35 40 45 50 | 50 |
16 | 5 10 15 20 25 30 35 40 45 50 | 50 |
20 | 5 10 15 20 25 30 35 40 45 50 | 50 |
備注:中間非標行程制作,是采用加墊板于上一階標準行程氣缸內,其外形尺寸同上一階標準行程氣缸的外形。
如訂購EUM10X17-S氣缸,則是由EUM10X20-S標準行程缸內加3mm墊片改制而成,其外形尺寸、安裝尺寸與EUM10X20-S相同。
?
