ELQ系列 精密滑臺氣缸
內徑 | 6 | 8 | 12 | 16 | 20 | 25 |
動作型式 | 復動型 | |||||
工作介質 | 空氣(經40um以上瘳網過闐} | |||||
工作壓力MPa) | 0.15~0.7(MPa) | |||||
保證耐壓力(MPa) | 1.05(MPa) | |||||
緩沖方式 | 兩端固定緩沖、油壓綏沖器緩沖 | |||||
工作造度(C) | -20~70(不結冰} | |||||
活塞速度(mm/s) | 50~500 | |||||
行程公差范圍 | 行程≤100+1.0,行程>100+1.5 | |||||
接管口徑 | M5x0.8 | G1/8 |

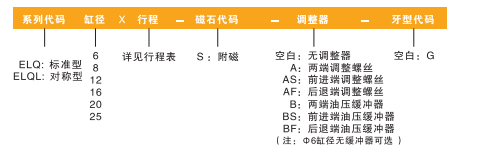

訂貨舉例:ELQ系列標準型氣缸,缸徑為20,行程為50,附磁石,無調整器,本體牙型為G牙,其ERP編碼為:ELQ20X50-S
內徑 | 標準行程 | 最大行程 | |||||||||
復動 | 6 | 10 | 20 | 30 | 40 | 50 | ? | ? | ? | ? | 50 |
8 | 10 | 20 | 30 | 40 | 50 | 75 | ? | ? | ? | 75 | |
12 | 10 | 20 | 30 | 40 | 50 | 75 | 100 | ? | ? | 100 | |
16 | 10 | 20 | 30 | 40 | 50 | 75 | 100 | 125 | ? | 125 | |
20 | 10 | 20 | 30 | 40 | 50 | 75 | 100 | 125 | 150 | 150 | |
25 | 10 | 20 | 30 | 40 | 50 | 75 | 100 | 125 | 150 | 150 |
